SB型雙擺線針輪減速機（JB/T 5561-1991）是在擺線針輪減速機的基礎上重新設計的一種傳動裝置，其特點：

①采用一個針齒輪與一個內擺線輪和一個外擺線輪同時嚙合，實現減速傳 動，省去了普通擺線針輪減速機必不可少的等角速W輸出機構，傳動原理見圖6.39。

②結構簡單緊湊，整機零部件數比擺線針輪減速機減少20%～30%，制 造工藝簡化，成本低。

③傳動比i=-z₃/2（z₃為外擺線輪齒數），可以0.5進級。

④效率高，單級傳動 整機效率達90%~96%。

⑤多齒嚙合，承載能力較高，運轉平穩，噪聲低。

⑥偏心軸承受徑向載荷大，但其尺寸無ω機構的限制，可選用較大規格的軸承，以保 證軸承壽命。適用于冶金、礦山、建才、化工、輕工、紡織、能源、水泥等行業。

     工作條件：最高轉速為1500工作環境溫度為-40~45℃，低于0℃時應采取預熱潤滑油措施。

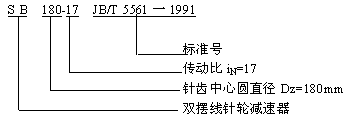

     型號與標記     1．型號     SB型一雙擺線針輪減速器     2．標記
