安裝底蓋與凸緣法蘭

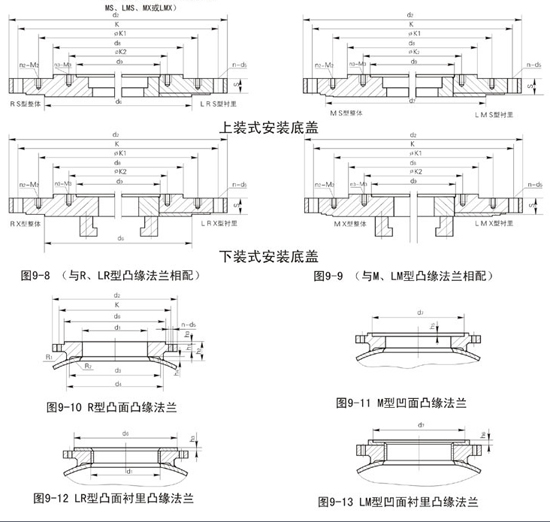

本系列安裝底蓋可與XD與型、XS型機架及2000系列機械密封火506、516、616型填料箱相配套，底蓋下面與R型、LR型、M型、LM型凸緣法蘭相配套，用戶根據XD型、XS型機架及凸緣法蘭的規格選擇相應的安裝底蓋，若配用其他型號機架、機械密封、填料箱，只需將一下標記中序號換成外徑d，注上相應機架型號即可。
安裝底蓋標記示例

	襯里材料代號（表9-2）
	底蓋材料代號（表9-2）
	攪拌軸軸徑
	機架型號（見表9-3）
	序號（1-7號，或d2）
	底蓋形式（RS、LRS、RX、LRX、MS、LMS、MX或LMX）

凸緣法蘭標記示例：

	襯里材料代號（表9-2）
	法蘭材料代號（表9-2）
	序號（1-7號，或d2）
	法蘭型式（R、LR、M、LM）

































安裝底蓋與凸緣法蘭尺寸表

序號	d1	d2	k	d3	d4	h1	h2	h4	n-d5	d6	d7	h3	h5	s	h6	Φk1	n2-M2	d8	機架型號
1	200	340	295	220	245	34	65	2	8-Φ22	266	250	4	4.5	40	10	-	-	245	XD1 XS1
2	245	395	350	280	300	36	65	2	12-Φ22	320	304	4	4.5	40	10	-	-	290	XD2 XS2
3	280	445	400	325	350	36	65	2	12-Φ22	370	354	4	5	50	10	-	-	320	XD3 XS3
4	410	565	515	430	455	42	85	2	16-Φ27	481	462	4	5	50	12	350	12-M20	290	XD2 XS2
																400	12-M20	320	XD3 XS3
																-	-	415	XD4 XD4
5	430	670	620	520	560	46	90	5	20-Φ27	585	566	4	5	65	12	400	12-M20	320	XD3 XS3
																400	12-M20	320	XD4 XS4
																-	-	415	XD5 XS5
6	530	830	780	670	720	60	100	8	28-Φ27	745	725	4	5.5	82	12	400	12-M20	320	XD3 XS3
																515	16-M24	415	XD4 XS4
																620	20-M24	520	XD5 XS5
																-	-	670	XD6 XS6
7	720	1045	990	800	920	68	110	15	36-Φ30	945	925	4	5.5	100	12	515	16-M24	415	XD4 XS4
																620	20-M24	520	XD5 XS5
																780	28-M24	670	XD6 XS6

攪拌軸直徑d	d9	Φk2	n3-M3
30，35，40	110	145	4-M16
45，50，55，60，65，70	176	210	8-M16
70，80，85	204	240	8-M20
90，95，100	234	270	8-M20
110，120，125，130	260	295	8-M20
140，150，160	313	350	12-M20

注：若配用其他型號及機械密封或填箱，與其連接的相關尺寸：ΦK₁、d₈、ΦK₂、d₉、n₁－M₂、n₃－M₃，由我公司調整配套。
