折葉槳式攪拌器

文章出處：泰強減速機發布時間：2016-07-08 人氣：【大中小】

本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：


	材料代號
	攪拌器軸孔徑
	攪拌器的外徑，
	攪拌器型式代號

折葉槳式攪拌器

E型折葉槳式EJ、E型折葉可拆槳式ECJ、G型折葉槳式GJ、G型折葉可拆槳式GCJ、S型雙折葉槳式SJ、S型雙折葉可拆槳式SCJ、C型雙折葉槳式CJ、C型雙折葉可拆槳式CCJ

本類攪拌器是斜葉槳式衍生形式，都是強化了葉末端的液流狀態，湍流加強，剪切作用明顯提高、對兩相物性相差大的混合、分散、懸浮、傳熱都有增效作用，但由于槳型復雜，制造成本高，局限了一部。

24小時服務電話: 李先生 13951580222 方小姐 15251425679 郭小姐 15251425680 陳小姐 13812062323 謝小姐 18915322345

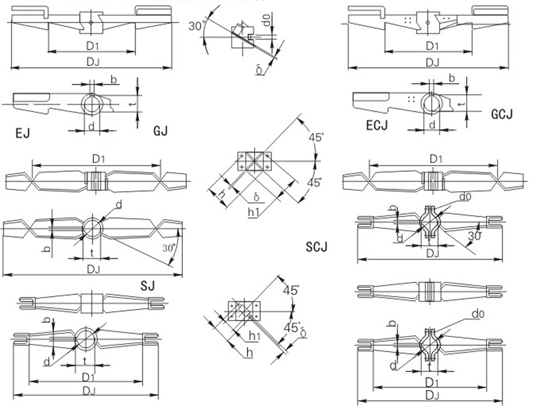

折葉槳式攪拌器主要尺寸

DJ	d	D1	h	h1	螺栓	b	t	N/不大于	δ	重量		不銹鋼/碳鋼
									不銹鋼/碳鋼	SCJ	CJ	GJ	GCJ
350	30	250	35	30	M12	8	33.3	0.006	6/8	1.496	1.51	2.49	3.306
	35					10	38.3			1.655	1.67	2.88	3.66
400	35	280	40			10	38.3	0.01	8/10	2.17	2.16	3.65	4.773
	40					12	43.3			2.38	2.40	3.92	4.978
450	40	310	45	38		12	43.3	0.015	10/10	3.192	3.23	4.89	6.086
	45					14	48.8			3.04	3.08	4.75	5.891
500	40	350	50	40	M12	12	43.2	0.015	10/10	4.06	4.12	5.45	6.649
	45					14	48.8			3.87	3.92	5.31	6.451
550	40	380	55			12	43.3			4.36	4.78	6.07	7.271
	45					14	48.8			4.16	4.55	5.93	7.069
600	45	400	60	45		14	18.8	0.026	10/12	5.52	5.64	6.85	10.47
	55					16	59.3			5.99	6.13	8.19	10.37
700	50	480	70	50		14	53.8	0.04	12/14	6.99	7.79	11.48	13.96
	60					18	64.4			7.64	8.48	12.38	14.76
850	55	560	85	65		16	59.3	0.053	12/14	11.55	11.69	15.88	19.14
	70					20	74.9			12.51	12.71	17.26	20.38
950	55	650	95			16	59.3			13.72	13.93	18.44	21.70
	70					20	74.9			14.98	15.23	20.23	23.35
1100	60	750	110	80	M16	18	64.4	0.07	12/14	19.86	20.15	24.59	28.09
	75					20	79.9			21.56	21.91	26.99	30.33
1200	70	840	120	90		20	74.9	0.1	14/16	16.68	27.62	33.38	37.10
	80					22	85.4			28.61	29.60	36.17	39.73
1400	75	1000	140	100		20	79.9	0.12	14/16	34.22	34.76	42.01	45.23
	80					22	85.4			36.89	37.51	45.96	49.52
1500	80	1080	150	105	M20	22	85.4	0.23	14/16	42.17	42.81	48.89	53.67
	85					22	90.4			45.23	45.96	53.78	58.34
1700	85	1220	170	130		22	90.4	0.27	14/16	53.69	54.54	62.58	67.72
	90					25	95.4			57.64	58.61	68.57	73.47
1800	90	1300	180	130		25	95.4	0.38	16/18	64.53	65.56	78.60	84.20
	100					28	106.4			69.16	70.33	85.02	90.38
2000	95	1500	200	140		25	99.4	0.38	16/18	80.83	82.15	93.01	98.61
	100					28	106.4			86.61	88.09	101.1	106.49
2100	95	1500	210	150		25	99.4	0.5	16/18	90.29	91.98	104.2	110.53
	110					28	116.44			96.65	98.52	113.3	119.28
2300	100	1650	230	170	M24	28	106.4	0.65	18/20	114.10	115.66	136.5	143.5
	120					32	127.4			121.283	123.5	147.1	153.8
2500	110	1800	250	180		28	116.1	0.83	18/20	134.88	136.7	160.0	167.4
	130					32	137.4			143.39	146.0	172.6	179.6
