四葉推進式攪拌器
本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器。可按H/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
|
|
| 材料代號 | |
| 攪拌器軸孔徑 | |
| 攪拌器的外徑， | |
| 攪拌器型式代號 |
四葉推進式攪拌器
四葉左旋推進式－SXL、四葉右旋穩定環推進式－SWR、四葉右旋推進式－SXR、四葉左旋導流筒推進式－SVL、四葉左旋穩定環推進式－SWL、四葉右旋導流筒推進式－SVR
本類攪拌器的性能，作用基本與三葉推進相同，在相同的運作條件下可輸入更大些的攪拌功率，在實際中也常得到應用。

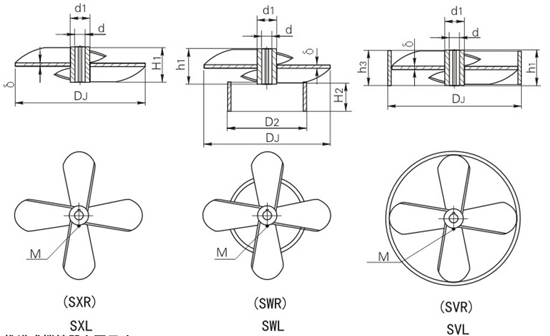

推進式攪拌器主要尺寸
|
DJ |
d |
d1 |
h1 |
h2 |
h3 |
D2 |
M |
δ |
重量 |
||
|
不銹鋼 |
碳鋼 |
不銹鋼 |
碳鋼 |
||||||||
|
200 |
30 |
60 |
55 |
50 |
50 |
135 |
10 |
5 |
6 |
1.65 |
1.81 |
|
220 |
35 |
70 |
55 |
50 |
50 |
150 |
10 |
5 |
6 |
2.21 |
2.39 |
|
250 |
40 |
75 |
60 |
60 |
60 |
170 |
10 |
5 |
6 |
2.73 |
2.97 |
|
280 |
40 |
75 |
65 |
60 |
650 |
190 |
10 |
5 |
6 |
3.23 |
3.54 |
|
320 |
45 |
80 |
75 |
70 |
70 |
215 |
10 |
6 |
8 |
4.54 |
5.35 |
|
360 |
50 |
85 |
85 |
80 |
80 |
240 |
10 |
6 |
8 |
5.61 |
6.62 |
|
400 |
55 |
90 |
95 |
90 |
90 |
270 |
12 |
6 |
8 |
7.09 |
8.43 |
|
450 |
60 |
100 |
100 |
95 |
95 |
300 |
12 |
8 |
10 |
11.03 |
12.74 |
|
500 |
65 |
105 |
105 |
100 |
100 |
335 |
12 |
8 |
10 |
13.10 |
15.15 |
|
560 |
70 |
110 |
115 |
110 |
100 |
375 |
12 |
10 |
12 |
17.90 |
20.36 |
|
630 |
75 |
120 |
130 |
120 |
120 |
420 |
12 |
10 |
12 |
22.74 |
25.77 |
|
710 |
80 |
130 |
140 |
130 |
130 |
475 |
16 |
12 |
14 |
32.81 |
36.51 |
|
800 |
85 |
140 |
150 |
140 |
140 |
535 |
16 |
12 |
14 |
41.48 |
46.29 |
|
900 |
90 |
150 |
155 |
150 |
140 |
600 |
16 |
14 |
16 |
58.55 |
64.63 |
|
1000 |
95 |
155 |
155 |
150 |
140 |
670 |
16 |
14 |
16 |
70.41 |
78.01 |
|
1120 |
100 |
160 |
160 |
150 |
150 |
750 |
20 |
14 |
16 |
87.59 |
97.38 |
|
1250 |
110 |
180 |
160 |
150 |
150 |
840 |
20 |
16 |
18 |
126.97 |
139.73 |
|
1400 |
120 |
190 |
180 |
170 |
170 |
940 |
20 |
16 |
18 |
152.55 |
167.70 |
|
1600 |
130 |
200 |
200 |
190 |
190 |
1070 |
20 |
16 |
18 |
158.36 |
218.39 |
|
1800 |
140 |
210 |
210 |
200 |
200 |
1200 |
20 |
18 |
20 |
275.88 |
301.28 |
|
2000 |
150 |
220 |
220 |
210 |
210 |
1340 |
20 |
18 |
20 |
338.87 |
370.49 |
備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
