BWD擺線針輪行星減速機

文章出處：泰強減速機發布時間：2016-07-08 人氣：【大中小】

1、擺線針輪減速機的使用范圍：
擺線針輪減速機是依照少齒差行星傳動原理，擺線針齒嚙合實現減速的一種機械，該機分臥式、立式，雙軸型和直聯型等裝配方式，是冶金、礦山、建筑、化工、紡織、輕工業等行業的首選設備。
2、擺線針輪減速機的主要特點：
a、減速比大、效率高：一級傳動減速比為9-87，雙級傳動減速比為121-7569，多級組合可達數萬，且針齒嚙合系套式滾動摩擦，嚙合表面無相對滑動，故一級減速效率達94％。
b、運轉平穩、噪音低：在運轉中同時接觸的齒數較多，重合度大，運轉平穩，過載能力強，振動和噪音低，各種規格的機型噪音均在85dB(A)以下。
c、使用可靠，壽命長：因主要零件是采用高碳合金鋼淬火處理（HRC58-62），再精磨而成，且擺線齒與針齒套合傳遞至針齒形成滾動摩擦時，摩擦系數小，使嚙合區無相對滑動，磨損極小，所以經久耐用。
d、結構緊湊，體積?。号c同功率的其它減速機相比，重量體種小1/3以上，由于是行星傳動，輸入軸和輸出軸在同一軸線上，以獲得盡可能小的尺寸。

單級傳動:


	電動機功率為0.55KW
	減速比為23
	型號為10（X系列用相應X型號表示）

	配置Y系列電動機
	臥式安裝（立式安裝用L表示）。
	B系列擺線針輪減速機（X系列用X表示）

雙級傳動


	電動機功率為0.55KW
	減速比為473
	型號為13號與11號組合（X系列用相應X型號表示）

	配置Y系列電動機
	雙級傳動
	臥式安裝（立式安裝用L表示）
	B系列擺線針輪減速機（X系列用X表示）

注：型號表示法中字母D代表配置Y系列電動機

24小時服務電話: 李先生 13951580222 方小姐 15251425679 郭小姐 15251425680 陳小姐 13812062323 謝小姐 18915322345

擺線針輪減速機型號對照表（承載能力）

減速機系列	型號對照
X系列	X2	X3	X4	X5	X6	X7	X8	X9	X10	X11	X12
B系列各種型號	B10	B11	B12	B13	B14		B15	B16	B17	B18	B19
	B0	B1	B2	B3	B4		B5	B6	B7	B8	B9
	B12	B15	B18	B22	B27		B33	B39	B45	B55	B65
	B120	B150	B180	B220	B270		B330	B390	B450	B550	B650

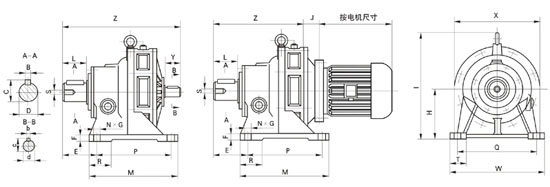

BW、BWD、XW、XWD型（單級）外形及安裝尺寸
