一、概述
      SWL系列蝸輪絲桿升降機廣泛應用于機械、冶金、建筑、水利設備等行業，具有起升、下降及借助輔件推進、翻轉及各種高度位置調整等諸多功能。
      SWL蝸輪絲桿升降機是一種基礎起重部件，具有結構緊湊、體積小、重量輕、動力源廣泛、無噪音、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等許多優點。可以單臺或組合使用，能按一定程序準確地控制調整提升或推進的高度，可以用電動機或其他動力直接帶動，也可以手動。它有不同的結構型式和裝配型式，且提升高度可按用戶的要求定制。

二、型式、規格及表示方法
1. 結構形式
      1型——絲桿作軸向移動

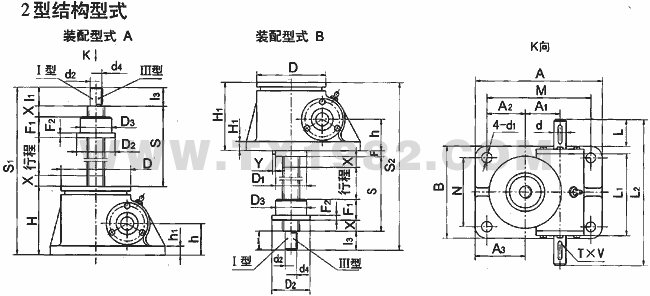

      2型——絲桿作旋轉運動、螺母作軸向移動

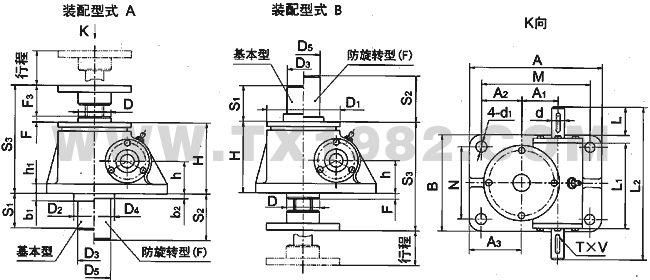

2. 裝配型式
      A型——絲桿（或螺母）向上移動；
      B型——絲桿（或螺母）向下移動。

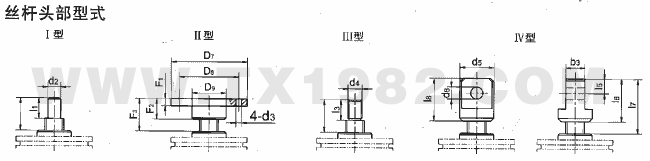

3. 絲桿頭部型式
      1型結構型式的絲桿頭部分為Ⅰ型（圓柱型）、Ⅱ型（法蘭型）、Ⅲ型（螺紋型）、Ⅳ型（扁頭型）四種型式；
      2型結構型式的絲桿頭部分為Ⅰ型（圓柱型）、Ⅲ型（螺紋型）二種型式。
4. 傳動比
      普通速比（P）、慢速比（M）
5. 提升承載能力
      2.5, 5, 10, 15, 20, 25, 35（×10kN）七種
6. 絲桿的防護
      1型結構有基本型、防旋轉型（F）和帶防護罩型（Z）；
      2型結構有基本型和帶防護罩型（Z）。

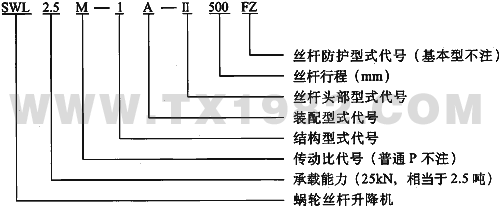

7. 表示方法


24小時服務電話: 李先生 13951580222   方小姐 15251425679  郭小姐 15251425680  陳小姐 13812062323  謝小姐 18915322345

型號	S1	S2	S3	A	B	M	N	H	h	h1	d(k6)	d1	鍵GB1096	L	L1	L2	D	D1	D2	D3	D4	D5	A1	A2	A3	b1	b2	F
SWL2.5	行程+20	行程+110	150.5	165	120	135	90	97	45	12	16	14	5×5×32	-	110.5	190	48	98	70	45	98	60	45.2	50	65	20	20	8.5
SWL5		行程+110	193	212	155	168	114	130	61.5	18	20	17	6×6×45	-	132	228	65	122	90	60	110	70	56.2	58	80	25	18	12
SWL10 SWL15		行程+150	230	235	200	190	155	150	70	16	25	21	8×7×45	42	172	280	80	150	100	76	130	95	66.8	63.5	86	17	18	6.5
SWL20		行程+190	262	295	215	240	160	176	87	20	28	28	8×7×45	42	213.5	322	100	185	120	83	170	108	72.5	95	122.5	35	31	6
SWL25		行程+205	317	350	260	280	190	217	102	25	32	35	10×8×50	58	221	355	130	205	150	114	200	133	97	95	130	30	40	8
SWL35		行程+250	350	430	280	360	210	240	115	300	38	35	10×8×70	80	265	430	150	260	180	121	210	139	120	135	170	35	40	10

型號	絲桿頭部型式
	I			II							III			IIII
	d2(k6)	l1	l2	D7	D8	D9	d3	F1	F2	F3	d4	l3	l4	d5	d6(H8)	b3	l5	l6	l7	l8
SWL2.5	20	30	45	98	75	40	14	12	30	45	M22×1.5-6g	30	45	50	25	30	25	50	85	70
SWL5	25	40	51	122	85	50	17	18	40	51	M30×2-6g	39	51	65	35	42	37.5	75	117	105
SWL10	40	50	73.5	150	105	65	21	20	50	73.5	M42×2-6g	50	73.5	90	50	60	50	100	153.5	130
SWL15
SWL20	50	60	80	185	140	90	26	20	60	80	M48×2-6g	60	80	110	60	75	60	120	170	150
SWL25	70	63	92	205	155	100	27	25	63	92	M70×3-6g	63	92	130	70	90	70	140	204	175
SWL35	80	80	100	260	200	130	33	30	80	100	M80×3-6g	80	100	150	80	105	80	160	240	220

型號	S	S1	S2	A	B	M	N	H	H1	h	h1	d(k6)	d1	鍵GB1096	L	L1	L2	D	D1	A1	A2	A3	F	安全裕度 x	Y
SWL2.5	行程+85	行程+215	行程+238.5	165	120	135	90	100	97	45	12	16	14	5×5×32		110.5	190	98	68	45.2	50	65	26.5	20	3
SWL5	行程+100	行程+270	行程+300	212	155	168	114	131	131	61.5	14	20	17	6×6×32	-	132	228	122	83	56.2	58	80	30	20	3
SWL10	行程+125	行程+335	行程+359	235	200	190	155	160	150	70	16	25	21	8×7×45	42	172	280	150	110	66.8	63.5	86	34	25	1
SWL15
SWL20	行程+150	行程+404	行程+430	295	215	240	160	194	181	87	20	28	28	8×7×45	42	213.5	322	185	140	72.5	95	122.5	39	25	3
SWL25	行程+170	行程+476	行程+513	350	260	280	190	226	211	102	25	32	35	10×8×50	58	221	355	205	160	97	95	130	52	25	3
SWL35	行程+205	行程+535	行程+580	430	280	360	210	250	250	115	30	38	35	10×8×70	80	265	430	260	180	120	135	170	45	30	4

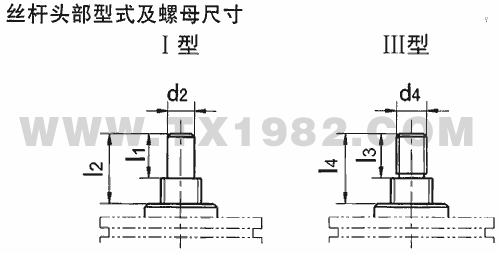

型號	活動螺母尺寸				絲桿頭部型式
	D2	D3（h9)	F1	F2	d2(k6)	l1	d4	l3
SWL2.5	80	50	45	15	20	30	M22×1.5-6g	30
SWL5	87	70	60	18	25	40	M30×2-6g	39
SWL10	110	90	75	25	40	50	M42×2-6g	50
SWL15
SWL20	120	90	100	30	50	60	M48×2-6g	60
SWL25	155	130	120	35	70	63	M70×3-6g	63
SWL35	190	150	145	35	80	80	M80×3-6g	80

四、升降機的主要性能參數表

型號			SWL2.5	SWL5	SWL10	SWL15	SWL20	SWL25	SWL35
最大起升力(KN)			25	50	100	150	200	250	350
絲桿螺紋尺寸			Tr30×6	Tr40×7	Tr58×12		Tr65×12	Tr90×16	Tr100×20
最大拉力(KN)			25	50	99		166	250	350
蝸輪蝸桿傳動比		P	1/6	1/8	3/23		1/8	3/32	3/32
		M	1/24	1/24	1/24		1/24	1/32	1/32
蝸桿每轉行程		P	1.0	0.875	1.565		1.56	1.5	1.875
		M	0.250	0.292	0.5		0.5	0.5	0.625
拉力負荷時絲桿的最大伸長			1500	2000	2500		3000	3500	4000
最大壓力負荷時的 最大提升高度	絲桿頭部無導向		250	385	500	400	490	850	820
	絲桿頭部導向		400	770	1000	800	980	1700	1640
滿載時蝸桿扭矩(N.m)		P	18	39.5	119	179	240	366	464
		M	8.86	19.8	60	90	122	217	253
效率(%)		P	22	23	20.5		19.5	16	18
		M	11	11.5	13		12.8	9	11
功率(Kw)			P=T×N/9550 { T:扭矩(N.m); n:轉速(r/min) }
不加行程的重量(Kg)			7.3	16.2	25		36	70.5	87
絲桿每100mm的重量(Kg)			0.45	0.82	1.67		2.15	4.15	5.20
潤滑劑			合成鈣鈉基潤滑脂ZGN-1或ZGN-2(-20℃+100℃)
潤滑脂量(Kg)			0.1	0.3	0.5		0.75	1.1	1.9

五、提升力和提升速度表

型號	提升力 (KN)	提升速度 (m/min) (普通)	蝸桿轉速 (r/min)	提升速度 (m/min)	蝸桿轉速 (r/min)	型號	提升力 (KN)	提升速度 (r/min) (普通)	蝸桿轉速 (r/min)	提升速度 (r/min) (慢速)	蝸桿轉速(r/min)
SWL2.5	25			0.0125	50	SWL20	200	0.15	100	0.10	200
	20			0.15	600		160	0.15	100	0.15	300
	15			0.188	750		120	0.30	200	0.15	300
	10			0.25	1000		100	0.30	200	0.25	500
	5			0.45	1800		75	0.45	300	0.375	750
SWL5	50	0.044	50	0.0146	50		50	0.75	500	0.50	1000
	40	0.264	300	0.175	600		25	1.50	1000	0.90	1800
	30	0.264	300	0.219	750	SWL25	250	0.075	50	0.025	50
	20	0.526	600	0.292	1000		200	0.15	100	0.10	200 <, /TD>
	10	0.876	1, 000	0.525	1800		160	0.15	100	0.15	300
	5	1.575	1800	0.525	1800		130	0.30	200	0.15	300
SWL10	100	0.288	200	0.15	300		100	0.45	300	0.25	500
	75	0.432	300	0.25	500		75	0.45	300	0.30	600
	50	0.432	300	0.375	750		50	0.90	600	0.50	1000
	35	0.864	600	0.90	1800	SWL35	350	0.094	50	0.0313	50
	20	1.44	1000	0.90	1800		300	0.104	100	0.125	200
	10	2.592	1800	0.90	1800		250	0.208	100	0.188	300
SWL15	150	0.072	50	0.025	50		200	0.416	200	0.188	300
	100	0.288	200	0.15	300		150	0.624	300	0.313	500
	80	0.288	200	0.25	500		100	0.624	300	0.47	750
	60	0.423	300	0.30	600		50	1.248	600	0.626	1000
	40	0.720	500	0.50	1000
	20	1.44	1000	0.90	1800
	10	2.592	1800	0.90	1800

注：表中參數是在環境溫度20℃，工作持續率每小時20%或每分鐘40%情況下得出的；
      當轉速超過表中數值時，提升元件會因過熱而出現早期磨損，使用時應嚴加注意。
