SWL-I絲桿升降機
一、概述
SWL系列蝸輪絲桿升降機廣泛應用于機械、冶金、建筑、水利設備等行業，具有起升、下降及借助輔件推進、翻轉及各種高度位置調整等諸多功能。
SWL蝸輪絲桿升降機是一種基礎起重部件，具有結構緊湊、體積小、重量輕、動力源廣泛、無噪音、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等許多優點?？梢詥闻_或組合使用，能按一定程序準確地控制調整提升或推進的高度，可以用電動機或其他動力直接帶動，也可以手動。它有不同的結構型式和裝配型式，且提升高度可按用戶的要求定制。
二、型式、規格及表示方法
1. 結構形式

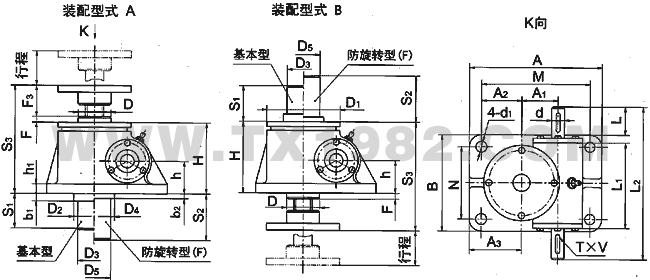

1型——絲桿作軸向移動

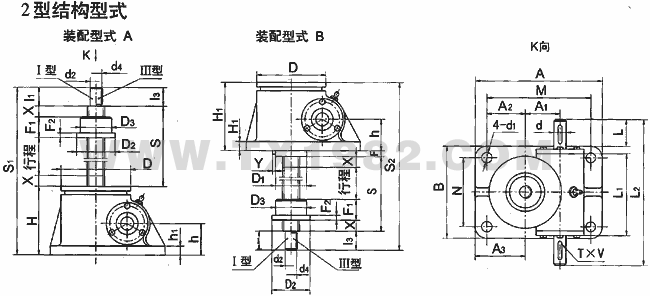

2型——絲桿作旋轉運動、螺母作軸向移動
2. 裝配型式
A型——絲桿（或螺母）向上移動；
B型——絲桿（或螺母）向下移動。
3. 絲桿頭部型式
1型結構型式的絲桿頭部分為Ⅰ型（圓柱型）、Ⅱ型（法蘭型）、Ⅲ型（螺紋型）、Ⅳ型（扁頭型）四種型式；
2型結構型式的絲桿頭部分為Ⅰ型（圓柱型）、Ⅲ型（螺紋型）二種型式。
4. 傳動比
普通速比（P）、慢速比（M）
5. 提升承載能力
2.5, 5, 10, 15, 20, 25, 35（×10kN）七種
6. 絲桿的防護
1型結構有基本型、防旋轉型（F）和帶防護罩型（Z）；
2型結構有基本型和帶防護罩型（Z）。

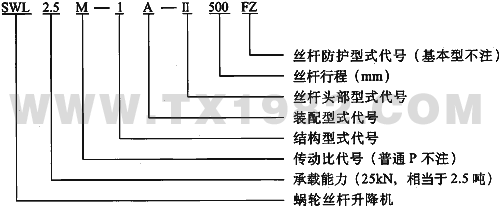

7. 表示方法
,
24小時服務電話: 李先生 13951580222 方小姐 15251425679 郭小姐 15251425680 陳小姐 13812062323 謝小姐 18915322345
|
型號
|
S1
|
S2
|
S3
|
A
|
B
|
M
|
N
|
H
|
h
|
h1
|
d(k6)
|
d1
|
鍵GB1096
|
L
|
L1
|
L2
|
D
|
D1
|
D2
|
D3
|
D4
|
D5
|
A1
|
A2
|
A3
|
b1
|
b2
|
F
|
|
SWL2.5
|
行程+20
|
行程+110
|
150.5
|
165
|
120
|
135
|
90
|
97
|
45
|
12
|
16
|
14
|
5×5×32
|
-
|
110.5
|
190
|
48
|
98
|
70
|
45
|
98
|
60
|
45.2
|
50
|
65
|
20
|
20
|
8.5
|
|
SWL5
|
行程+110
|
193
|
212
|
155
|
168
|
114
|
130
|
61.5
|
18
|
20
|
17
|
6×6×45
|
-
|
132
|
228
|
65
|
122
|
90
|
60
|
110
|
70
|
56.2
|
58
|
80
|
25
|
18
|
12
|
|
|
SWL10
SWL15 |
行程+150
|
230
|
235
|
200
|
190
|
155
|
150
|
70
|
16
|
25
|
21
|
8×7×45
|
42
|
172
|
280
|
80
|
150
|
100
|
76
|
130
|
95
|
66.8
|
63.5
|
86
|
17
|
18
|
6.5
|
|
|
SWL20
|
行程+190
|
262
|
295
|
215
|
240
|
160
|
176
|
87
|
20
|
28
|
28
|
8×7×45
|
42
|
213.5
|
322
|
100
|
185
|
120
|
83
|
170
|
108
|
72.5
|
95
|
122.5
|
35
|
31
|
6
|
|
|
SWL25
|
行程+205
|
317
|
350
|
260
|
280
|
190
|
217
|
102
|
25
|
32
|
35
|
10×8×50
|
58
|
221
|
355
|
130
|
205
|
150
|
114
|
200
|
133
|
97
|
95
|
130
|
30
|
40
|
8
|
|
|
SWL35
|
行程+250
|
350
|
430
|
280
|
360
|
210
|
240
|
115
|
300
|
38
|
35
|
10×8×70
|
80
|
265
|
430
|
150
|
260
|
180
|
121
|
210
|
139
|
120
|
135
|
170
|
35
|
40
|
10
|
|
型號
|
絲桿頭部型式
|
|||||||||||||||||||
|
I
|
II
|
III
|
IIII
|
|||||||||||||||||
|
d2(k6)
|
l1
|
l2
|
D7
|
D8
|
D9
|
d3
|
F1
|
F2
|
F3
|
d4
|
l3
|
l4
|
d5
|
d6(H8)
|
b3
|
l5
|
l6
|
l7
|
l8
|
|
|
SWL2.5
|
20
|
30
|
45
|
98
|
75
|
40
|
14
|
12
|
30
|
45
|
M22×1.5-6g
|
30
|
45
|
50
|
25
|
30
|
25
|
50
|
85
|
70
|
|
SWL5
|
25
|
40
|
51
|
122
|
85
|
50
|
17
|
18
|
40
|
51
|
M30×2-6g
|
39
|
51
|
65
|
35
|
42
|
37.5
|
75
|
117
|
105
|
|
SWL10
|
40
|
50
|
73.5
|
150
|
105
|
65
|
21
|
20
|
50
|
73.5
|
M42×2-6g
|
50
|
73.5
|
90
|
50
|
60
|
50
|
100
|
153.5
|
130
|
| SWL15 | ||||||||||||||||||||
|
SWL20
|
50
|
60
|
80
|
185
|
140
|
90
|
26
|
20
|
60
|
80
|
M48×2-6g
|
60
|
80
|
110
|
60
|
75
|
60
|
120
|
170
|
150
|
|
SWL25
|
70
|
63
|
92
|
205
|
155
|
100
|
27
|
25
|
63
|
92
|
M70×3-6g
|
63
|
92
|
130
|
70
|
90
|
70
|
140
|
204
|
175
|
|
SWL35
|
80
|
80
|
100
|
260
|
200
|
130
|
33
|
30
|
80
|
100
|
M80×3-6g
|
80
|
100
|
150
|
80
|
105
|
80
|
160
|
240
|
220
|
| 型號 | S | S1 | S2 | A | B | M | N | H | H1 | h | h1 | d(k6) | d1 | 鍵GB1096 | L | L1 | L2 | D | D1 | A1 | A2 | A3 | F |
安全裕度 x |
Y |
| SWL2.5 | 行程+85 | 行程+215 | 行程+238.5 | 165 | 120 | 135 | 90 | 100 | 97 | 45 | 12 | 16 | 14 | 5×5×32 | 110.5 | 190 | 98 | 68 | 45.2 | 50 | 65 | 26.5 | 20 | 3 | |
| SWL5 | 行程+100 | 行程+270 | 行程+300 | 212 | 155 | 168 | 114 | 131 | 131 | 61.5 | 14 | 20 | 17 | 6×6×32 | - | 132 | 228 | 122 | 83 | 56.2 | 58 | 80 | 30 | 20 | 3 |
| SWL10 | 行程+125 | 行程+335 | 行程+359 | 235 | 200 | 190 | 155 | 160 | 150 | 70 | 16 | 25 | 21 | 8×7×45 | 42 | 172 | 280 | 150 | 110 | 66.8 | 63.5 | 86 | 34 | 25 | 1 |
| SWL15 | |||||||||||||||||||||||||
| SWL20 | 行程+150 | 行程+404 | 行程+430 | 295 | 215 | 240 | 160 | 194 | 181 | 87 | 20 | 28 | 28 | 8×7×45 | 42 | 213.5 | 322 | 185 | 140 | 72.5 | 95 | 122.5 | 39 | 25 | 3 |
| SWL25 | 行程+170 | 行程+476 | 行程+513 | 350 | 260 | 280 | 190 | 226 | 211 | 102 | 25 | 32 | 35 | 10×8×50 | 58 | 221 | 355 | 205 | 160 | 97 | 95 | 130 | 52 | 25 | 3 |
| SWL35 | 行程+205 | 行程+535 | 行程+580 | 430 | 280 | 360 | 210 | 250 | 250 | 115 | 30 | 38 | 35 | 10×8×70 | 80 | 265 | 430 | 260 | 180 | 120 | 135 | 170 | 45 | 30 | 4 |
| 型號 |
活動螺母尺寸
|

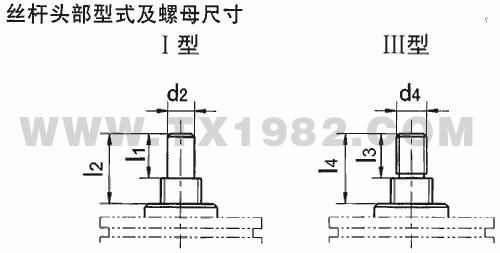

絲桿頭部型式
|
||||||
|
|
|
|
|
|||||
|
D2
|
D3（h9)
|
F1
|
F2
|
d2(k6)
|
l1
|
d4
|
l3
|
|
| SWL2.5 |
80
|
50
|
45
|
15
|
20
|
30
|
M22×1.5-6g
|
30
|
| SWL5 |
87
|
70
|
60
|
18
|
25
|
40
|
M30×2-6g
|
39
|
| SWL10 |
110
|
90
|
75
|
25
|
40
|
50
|
M42×2-6g
|
50
|
| SWL15 | ||||||||
| SWL20 |
120
|
90
|
100
|
30
|
50
|
60
|
M48×2-6g
|
60
|
| SWL25 |
155
|
130
|
120
|
35
|
70
|
63
|
M70×3-6g
|
63
|
| SWL35 |
190
|
150
|
145
|
35
|
80
|
80
|
M80×3-6g
|
80
|
四、升降機的主要性能參數表
|
型號
|
SWL2.5
|
SWL5
|
SWL10
|
SWL15
|
SWL20
|
SWL25
|
SWL35
|
||
|
最大起升力(KN)
|
25
|
50
|
100
|
150
|
200
|
250
|
350
|
||
|
絲桿螺紋尺寸
|
Tr30×6
|
Tr40×7
|
Tr58×12
|
Tr65×12
|
Tr90×16
|
Tr100×20
|
|||
|
最大拉力(KN)
|
25
|
50
|
99
|
166
|
250
|
350
|
|||
|
蝸輪蝸桿傳動比
|
P
|
1/6
|
1/8
|
3/23
|
1/8
|
3/32
|
3/32
|
||
|
M
|
1/24
|
1/24
|
1/24
|
1/24
|
1/32
|
1/32
|
|||
|
蝸桿每轉行程
|
P
|
1.0
|
0.875
|
1.565 |
1.56
|
1.5
|
1.875
|
||
|
M
|
0.250
|
0.292
|
|
0.5
|
0.5
|
0.625
|
|||
|
拉力負荷時絲桿的最大伸長
|
1500
|
2000
|
|
3000
|
3500
|
4000
|
|||
|
最大壓力負荷時的
最大提升高度 |
絲桿頭部無導向
|
250
|
385
|
500
|
400
|
490
|
850
|
820
|
|
|
絲桿頭部導向
|
400
|
770
|
1000
|
800
|
980
|
1700
|
1640
|
||
|
滿載時蝸桿扭矩(N.m)
|
P
|
18
|
39.5
|
119
|
179
|
240
|
366
|
464
|
|
|
M
|
8.86
|
19.8
|
60
|
90
|
122
|
217
|
253
|
||
|
效率(%)
|
P
|
22
|
23
|
20.5 |
19.5
|
16
|
18
|
||
|
M
|
11
|
11.5
|
13 |
12.8
|
9
|
11
|
|||
|
功率(Kw)
|
P=T×N/9550 { T:扭矩(N.m); n:轉速(r/min) }
|
||||||||
|
不加行程的重量(Kg)
|
7.3
|
16.2
|
|
36
|
70.5
|
87
|
|||
|
絲桿每100mm的重量(Kg)
|
0.45
|
0.82
|
|
2.15
|
4.15
|
5.20
|
|||
|
潤滑劑
|
合成鈣鈉基潤滑脂ZGN-1或ZGN-2(-20℃+100℃)
|
||||||||
|
潤滑脂量(Kg)
|
0.1
|
0.3
|
|
0.75
|
1.1
|
1.9
|
|||
五、提升力和提升速度表
|
型號
|
提升力
(KN) |
提升速度 |
蝸桿轉速
(r/min) |
提升速度
(m/min) |
蝸桿轉速
(r/min) |
型號
|
提升力
(KN) |
提升速度
(r/min) (普通) |
蝸桿轉速
(r/min) |
提升速度
(r/min) (慢速) |
蝸桿轉速(r/min)
|
|
SWL2.5
|
25
|
|
|
0.0125
|
50
|
SWL20
|
200
|
0.15
|
100
|
0.10
|
200
|
|
20
|
|
|
0.15
|
600
|
160
|
0.15
|
100
|
0.15
|
300
|
||
|
15
|
|
|
0.188
|
750
|
120
|
0.30
|
200
|
0.15
|
300
|
||
|
10
|
|
|
0.25
|
1000
|
100
|
0.30
|
200
|
0.25
|
500
|
||
|
5
|
|
|
0.45
|
1800
|
75
|
0.45
|
300
|
0.375
|
750
|
||
|
SWL5
|
50
|
0.044
|
50
|
0.0146
|
50
|
50
|
0.75
|
500
|
0.50
|
1000
|
|
|
40
|
0.264
|
300
|
0.175
|
600
|
25
|
1.50
|
1000
|
0.90
|
1800
|
||
|
30
|
0.264
|
300
|
0.219
|
750
|
SWL25
|
250
|
0.075
|
50
|
0.025
|
50
|
|
|
20
|
0.526
|
600
|
0.292
|
1000
|
200
|
0.15
|
100
|
0.10
|
200
|
||
|
10
|
0.876
|
1000
|
0.525
|
1800
|
160
|
0.15
|
100
|
0.15
|
300
|
||
|
5
|
1.575
|
1800
|
0.525
|
1800
|
130
|
0.30
|
200
|
0.15
|
300
|
||
|
SWL10
|
100
|
0.288
|
200
|
0.15
|
300
|
100
|
0.45
|
300
|
0.25
|
500
|
|
|
75
|
0.432
|
300
|
0.25
|
500
|
75
|
0.45
|
300
|
0.30
|
600
|
||
|
50
|
0.432
|
300
|
0.375
|
750
|
50
|
0.90
|
600
|
0.50
|
1000
|
||
|
35
|
0.864
|
600
|
0.90
|
1800
|
SWL35
|
350
|
0.094
|
50
|
0.0313
|
50
|
|
|
20
|
1.44
|
1000
|
0.90
|
1800
|
300
|
0.104
|
100
|
0.125
|
200
|
||
|
10
|
2.592
|
1800
|
0.90
|
1800
|
250
|
0.208
|
100
|
0.188
|
300
|
||
|
SWL15
|
150
|
0.072
|
50
|
0.025
|
50
|
200
|
0.416
|
200
|
0.188
|
300
|
|
|
100
|
0.288
|
200
|
0.15
|
300
|
150
|
0.624
|
300
|
0.313
|
500
|
||
|
80
|
0.288
|
200
|
0.25
|
500
|
100
|
0.624
|
300
|
0.47
|
750
|
||
|
60
|
0.423
|
300
|
0.30
|
600
|
50
|
1.248
|
600
|
0.626
|
1000
|
||
|
40
|
0.720
|
500
|
0.50
|
1000
|
|
|
|
|
|
||
|
20
|
1.44
|
1000
|
0.90
|
1800
|
|
|
|
|
|
||
|
10
|
2.592
|
1800
|
0.90
|
1800
|
|
|
|
|
|
注：表中參數是在環境溫度20℃，工作持續率每小時20%或每分鐘40%情況下得出的；
當轉速超過表中數值時，提升元件會因過熱而出現早期磨損，使用時應嚴加注意。
