擺線針輪減速機行星傳動示意圖。其中為針輪，為擺線行星輪，H為系桿，V為輸出軸。運動由系桿H輸入，通過W機構由V軸輸出。同漸開線一齒差行星傳動一樣，擺線針輪減速機傳動也是一種K－H－V型一齒差行星傳動。兩者的區別在于：擺線針輪傳動中，行星輪的齒廓曲線不是漸開線，而是變態擺線，中心內齒采用了針齒，以稱針輪，擺線針輪減速機傳動因此而得名。 同漸開線少齒差行星傳動一樣，其傳動比為

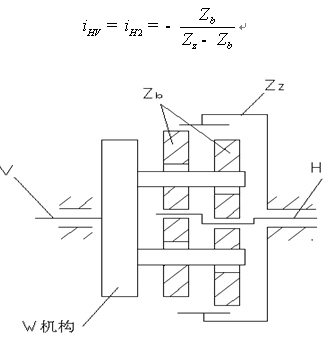

圖3－1 擺線針輪減速機原理圖     由于＝1，故＝－，“－”表示輸出與輸入轉向相反，即利用擺線針輪行星傳動可獲得大傳動比。
